Мокрые градирни (испарительные)

Испарительная градирня функционирует следующим образом: горячая вода разбрызгивается через форсунки в мелкодисперсную водяную пыль. Благодаря контакту с атмосферным воздухом, температура которого значительно ниже, и эффекту испарения, жидкость охлаждается и оседает в поддон на дне градирни, а часть жидкости выходит наружу в виде пара.

Мокрые градирни являются наиболее эффективным и выгодным оборудованием для охлаждения больших объемов воды.

По способу контакта охлаждающей жидкости с наружным воздухом мокрые градирни подразделяются на закрытые и открытые.

Мокрые градирни закрытого типа

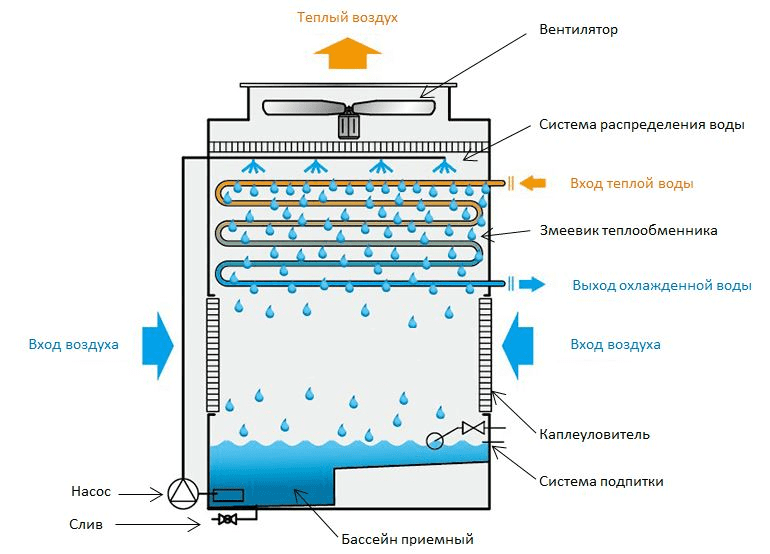

В мокрых градирнях закрытого типа расположен герметичный теплообменник, через который проходит вода или охлаждающая жидкость основного контура, а сам теплообменник охлаждается водой и воздухом из внешней среды.

Благодаря такому расположению исключается контакт оборотной воды с окружающей средой, а значит и исключено попадание в контур различного мусора и загрязнений.

Градирни открытого типа

В испарительных градирнях открытого типа происходит непосредственный контакт окружающей среды с оборотной водой. Горячая вода разбрызгивается через форсунки и охлаждаться центробежными или осевыми вентиляторами.
По наличию оросителя открытые мокрые градирни делятся на эжекционные и оросительные.

Открытые эжекционные градирни

Промышленная градирня эжекционного типа состоит из стального корпуса с трубопроводом, через который поступает вода в виде мелкодисперсной пыли. Благодаря высокой скорости водяного потока он затягивает наружный воздух, который смешивается с водой и охлаждает ее.

В эжекционных градирнях жидкость распыляется под давлением примерно в 4-7 бара. Благодаря этому капли получаются очень маленького размера (не более пятой части миллиметра), но движутся с высокой скоростью (около 18 метров в секунду). Водяной поток смешивается с атмосферным воздухом, в результате чего происходит нужный теплообмен.

Главное преимущество эжекционных градирен – возможность охлаждать воду с высокой температуры. При необходимости она может охлаждать воду, температура которой превышает 60°С (ороситель не выдерживает подобных температур).

Однако их широкому распространению мешает сразу несколько недостатков:

Для работы нужно создать в эжекционной градирне высокое давление. Для этого используются водяные насосы, которые должны быть достаточно мощными. Если эффективная работа вентиляторной градирни возможна при мощности насоса, например, в 45 кВт, то в эжекционной градирне понадобится насос с мощностью в два-три раза больше. Помимо больших расходов, это также приводит к повышенному износу трубопроводов подачи воды.
Зимой эксплуатация эжекционных градирен практически невозможна. Мелкодисперсная водяная пыль быстро замерзает, что требует организации байпасирования.
Эжекционные градирни приводят к большому расходу воды в результате ее уноса. Использование водоуловителей на выходе воздушного потока невозможно, так как это сильно ухудшает эффективность работы.

Эжекционные промышленные градирни рекомендуется использовать только в том случае, если вам обязательно необходимо охлаждать очень горячую воду или ее незначительное количество.

Оросительные градирни

Конструктивно оросительные градирни состоят из системы подачи нагретой жидкости с сетчато-пленочным оросителем и бассейном, куда стекает остывшая жидкость. В градирню подается теплая вода, которая распыляется через сопла на ороситель. Поступление воздушного потока осуществляется либо за счет естественной тяги (в башенных моделях), либо с помощью вентиляторов (в вентиляторных градирнях). Обе разновидности имеют похожее внутреннее устройство.
В оросительных градирнях используется специальный оросительный слой для большего контакта воды с воздухом, поступающим через воздухозаборные окна. Вода стекает пленкой или каплями на оросительный слой, охлаждается и испаряется, то есть, обмен тепловой энергии происходит по всей поверхности каждой капли воды. Теплый воздух при этом отводится из градирни.
