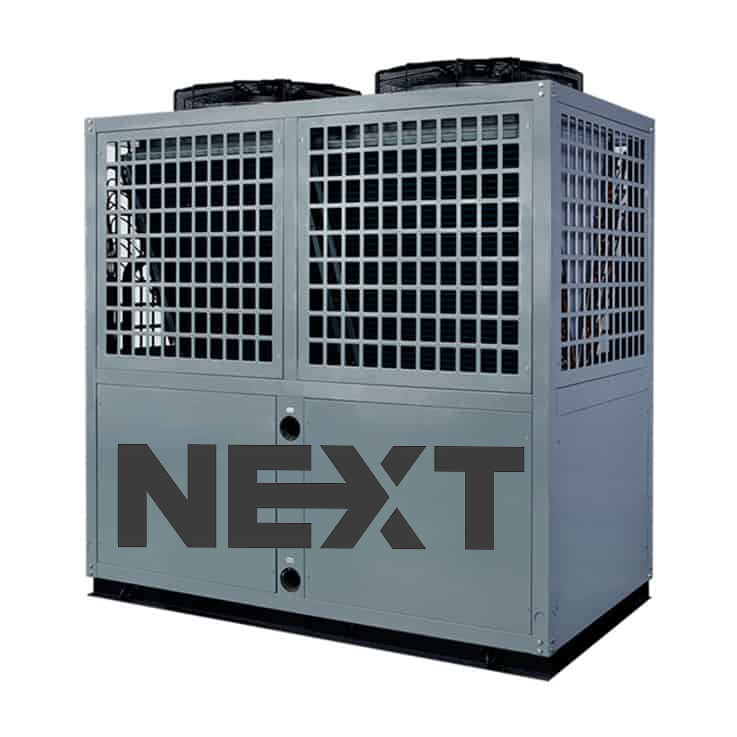

Тепловой насос воздух-вода AM 58 S-EVI 3/3 (H)
Описание Теплового насоса AM 58 S-EVI 3/3 (H)
Тепловой насос AM 58 S-EVI 3/3 (H) типа воздух-вода предназначен для использования в системах отопления и горячего водоснабжения и специально разработаны с учетом климатических особенностей России. Тепловой насос "выкачивает" тепловую энергию из уличного воздуха и направляет ее потребителю, в систему отопления и горячего водоснабжения. Использование теплового насоса позволяет экономить до 80 % расходов на отопление и горячее водоснабжение. Основные компоненты теплового насоса произведены в Японии и Италии, что обеспечивает его максимальную надежность и эффективность. Если вы не планируете использовать тепловой насос для охлаждения ( в качестве кондиционера ), то эта модель именно то что вам нужно т.к. она предназначена для нагрева теплоносителя системы отопления и воды для ГВС..
Вложенные в тепловой насос средств, как правило, окупаются в среднем за 4-9 лет. Сама же система сохраняет работоспособность на протяжении 15-20 лет. Помимо снижения затрат на отопление и кондиционирование зданий, тепловые насосы до 5 раз уменьшают количество вредных выбросов в атмосферу по сравнению с традиционными отопительными системами. Получается, что распространение тепловых насосов в автономных системах теплоснабжения-кондиционирования, способно одновременно решить три актуальные для страны задачи – экономическую, экологическую и проблему сбережения энергии.
Все и всегда под полным контролем: Наличие встроенного WI-FI модуля дает вам возможность не только производить мониторинг, но и управлять насосом из любой точки земного шара. В режиме реального времени через специальное приложение установленное на вашем телефоне вы сможете включить, выключить насос, а так же задать необходимую температуру ( к примеру к вашему возвращению домой ). Приложение доступно как для телефонов Android так и IOS.
Принцип действия теплового насоса:
Тепловой насос – это система, с помощью которой можно переносить тепло от менее нагретого тела к более нагретому, увеличивая температуру последнего. Принцип работы теплового насоса очень напоминает по своей сути работу холодильника. В то время как холодильник отводит тепловую энергию и направляет ее наружу, то есть из внутренней части холодильника (внутри холодильника холодно, а снаружи конденсатор горячий), тепловой насос делает наоборот: он забирает тепловую энергию от окружающей среды за пределами помещения и преобразует ее в полезную для отопления. Принцип действия теплового насоса основан на том факте, что любое тело с температурой выше абсолютного нуля ( - 273,15 °С ) обладает запасом тепловой энергии, а так как согласно закону термодинамике достичь температуры абсолютного нуля не может ни одно физическое тело, запасы тепла – бесконечны.
Преимущества теплового насоса AM 58 S-EVI 3/3 (Н)
Температура эксплуатации: от -25°С до +45°С;
- Режимы работы: отопление, горячее водоснабжение.
- Тип теплового насоса: воздух-вода (источником тепла является наружный воздух);
- Конструкция: моноблок;
- Компрессор Copeland с технологией EVI;
- Контроллер с wi-fi модулем обеспечивает дистанционный контроль и управление;
| Технические характеристики | |
|---|---|
| Тип | Воздух-вода |
| Конструкция | Моноблок |
| Рабочие режимы | Отопление, ГВС |
| Рабочее напряжение |
380-415 В / 50 Гц / 3 фазы |
| Мощность нагрева | 58,2 кВт |
| Потребляемая мощность |
14 кВт |
| COP | 4,15 |
| Максимальная температура нагрева |
55°С |
| Хладагент | R407C |
| Температура эксплуатации | -25 +45°С |
| Контроллер | с модулем Wi-Fi |
| Ток | 31,7 А |
| Максимальный ток | 42,8 |
| Компрессор | EVI Copeland спиральный |
| Модель компрессора / кол-во | ZW108KSE / 2 |
| Конденсатор | Кожухотрубный теплообменник |
| Подключение | 50 мм |
| Объемный расход | 13758 л/час |
| Количество вентиляторов | 2 |
| Уровень звукового давления | 72 дБ |
| Класс защиты от влаги | IPX4 |
| Защита от электрического тока | I |
| Габариты (ш х г х в) | 1850 х 1000 х 1950 мм |
| Габариты с упаковкой (ш х г х в) | 1940 х 1120 х 2180 мм |
| Вес | 482 кг |
| Вес с упаковкой | 506 кг |
| Гарантия | 2 года |
Эффективность теплового насоса
Для работы теплового насоса необходимо электричество. Потребляя электричество, тепловой насос отбирает тепловую энергию из окружающей среды (воздух, вода, земля) и передает ее теплоносителю системы отопления и ГВС. При этом выработка тепловой энергии больше потребляемой электрической мощности теплового насоса. Например, при потребляемой электрической мощности 14 кВт мощность нагрева составит 58,2 кВт. Коэффициент производительности теплового насоса при работе на тепло носит название СОР (Coefficient of Performance) и обозначает отношение мощности нагрева к потребляемой мощности
СОР 4,15 = 58,2 / 14

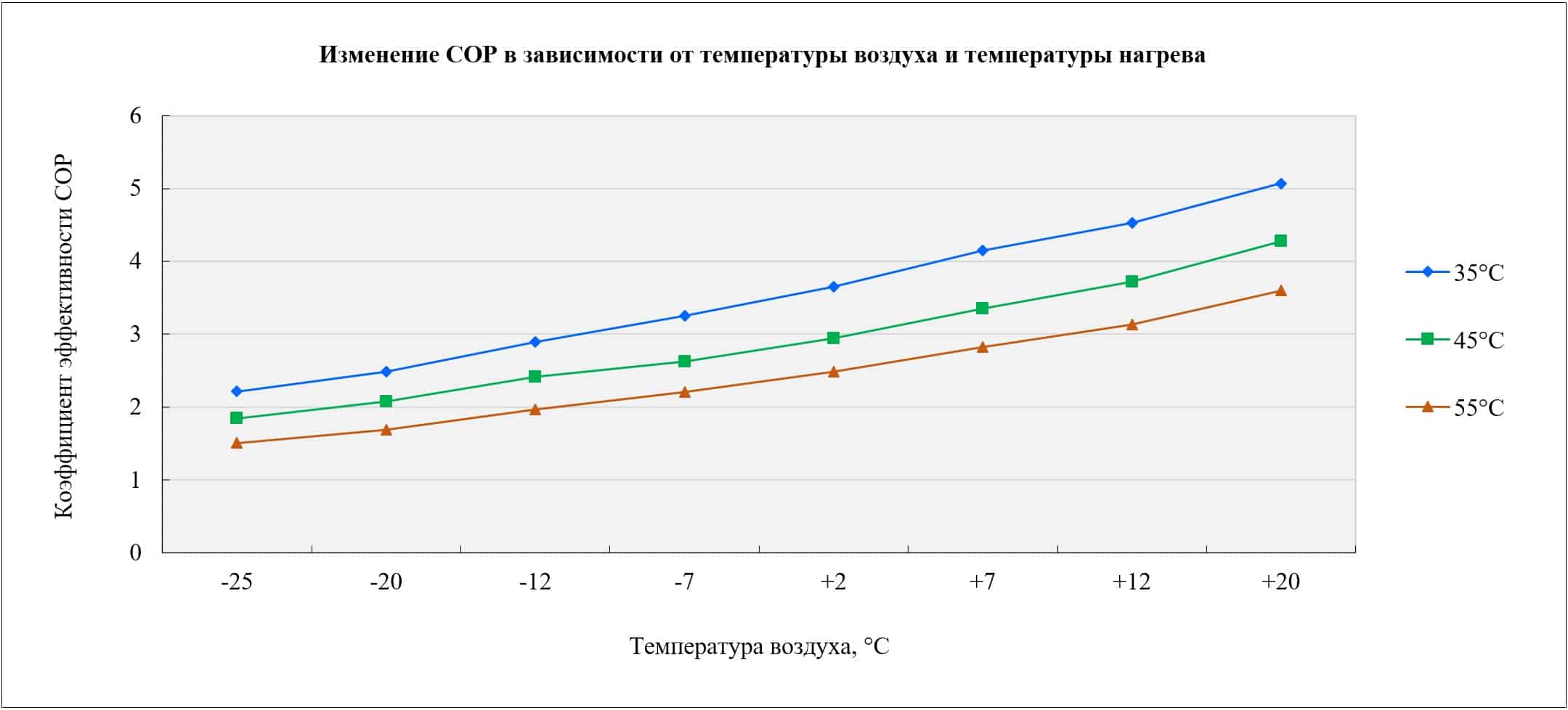

Производительность теплового насоса воздух-вода зависит от температуры наружного воздуха и установленной температуры нагрева воды. Чем ниже температура наружного воздуха тем ниже производительность теплового насоса.
Моноблок воздух-вода
Воздух является самым доступным источником низкопотенциального тепла, поэтому монтаж теплового насоса воздух-вода не требует дорогостоящих земляных работ (бурить скважины или рыть траншеи для укладки коллекторов). Тепловой насосAM 58 S-EVI 3/3 (H) выполнен в виде моноблока. Для монтажа достаточно установить наружный блок на улице, подвести электричество и подключить его к системе отопления и ГВС.
Компрессор EVI Copeland
В тепловом насосеAМ 58 S-EVI 3/3 (Н) установлен компрессор с технологией промежуточного впрыска пара EVI (Intermediate Vapour Injection). Технология EVI позволяет увеличить производительность системы и диапазон температуры эксплуатации от -25°С до + 45°С. В камере сжатия компрессора добавлен дополнительный всасывающий патрубок, а в контур хладагента добавлен дополнительный теплообменник и расширительный клапан. После конденсатора, часть хладагента отбирается и проходит через дополнительный расширительный клапан. Проходя через клапан, отобранная часть хладагента охлаждается и подается в дополнительный теплообменник в противотоке которого движется основной поток хладагента с более высокой температурой. В теплообменнике отобранная часть хладагента закипает, отбирая тепло у основного потока и подается непосредственно в компрессор через дополнительный патрубок, где смешивается с частично сжатым основным потоком. Отдавая тепло дополнительному потоку, основной поток дополнительно охлаждается и попадает в испаритель с меньшей температурой.
Буферная емкость для теплового насоса
Для каждого теплового насоса воздух-вода установлено минимальное значение объемного расхода (протока) теплоносителя. Когда объем теплоносителя не является достаточным, используется буферная емкость, которая устанавливается между тепловым насосом и отопительными контурами и выполняет роль гидравлического разделителя с необходимым объемом теплоносителя.
Плюсы использования буферной емкости:
- продлевает срок службы компрессора;
- увеличивает КПД теплового насоса;
- обеспечивает необходимый объем теплоносителя в системе;
- удаляет воздух из теплоносителя;
- запасает тепловую энергию для режима разморозки.
Принципиальная схема работы теплового насоса
Фактически тепловой насос - это холодильная машина, основными элементами которой являются:
- Компрессор
- Конденсатор
- Расширительный вентиль
- Испаритель
- Хладагент
1. Газообразный хладагент (фреон) поступает в компрессор для сжатия. Компрессор используя электрическую энергию сжимает газообразный хладагент. Вследствие увеличения давления температура хладагента увеличивается.
2. Нагретый хладагент под высоким давлением поступает в конденсатор. В конденсаторе происходит передача тепла от нагретого хладагента теплоносителю. В результате хладагент охлаждается и происходит процесс конденсации (переход из газообразного состояния в жидкое).
3. После конденсатора установлен расширительный вентиль. Функция расширительного вентиля — понизить давление хладагента. Вследствие понижения давления температура хладагента падает.
4. Пройдя через расширительный вентиль хладагент поступает в испаритель, который расположен на улице. В испарителе хладагент закипает и переходит из жидкого состояния в газообразное. При этом температура кипения хладагента ниже температуры наружного воздуха (нормальная температура кипения фреона R407С при атмосферном давлении -43°С). В процессе кипения фреон отбирает тепло наружного воздуха. Далее цикл повторяется.
Особенности
- 58 кВт
- 340-680 м2
- Воздух-Вода
- Отопление / ГВС
